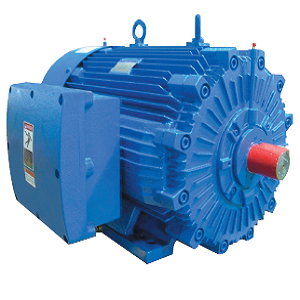

내압방폭형모터
저압모터 벨하우징/중공축모터 서보모터 서보드라이브 그 외


삼상전폐외선형 삼상플랜지전폐외선형 삼상반폐형모터 유압Unit모터 벡터모터 안전증방폭형모터 내압방폭형모터 쿨링타워용모터 단상모터


STANDARD SPECIFICATION
  내압방폭형 분진방폭형
구조의 설명 밀폐함의 내부로 스며든 폭발성 가스에 의한 내부폭발이 일어날 경우 밀폐함이 폭발압력에 견디고,
또한 외부의 폭발성 분위기로 불꽃의 전파를 방지하도록 한 방폭구조		 폭발성 분진용 방폭구조로서, 전기설비에 먼지 침투를 방지하는 외함 및 표면온도 제한에 의해
보호되는 전기 기기에 적용된 방폭구조
방폭 기호 Ex d Ex tb
그룹기호 || B, || C ||| B, ||| C
최고표면온도 T4/T5/T6 T 125℃Db
외피 및 취부구조 전폐형(TEFC,TEAO,TENV),수평(B3),수징(B5,V1).B3B5
주변조건 사용 주위 온도 : -20~50℃
사용위험장소 1종장소, 2종장소
보호등급 IP55, 56, 65&66 IP65 or66

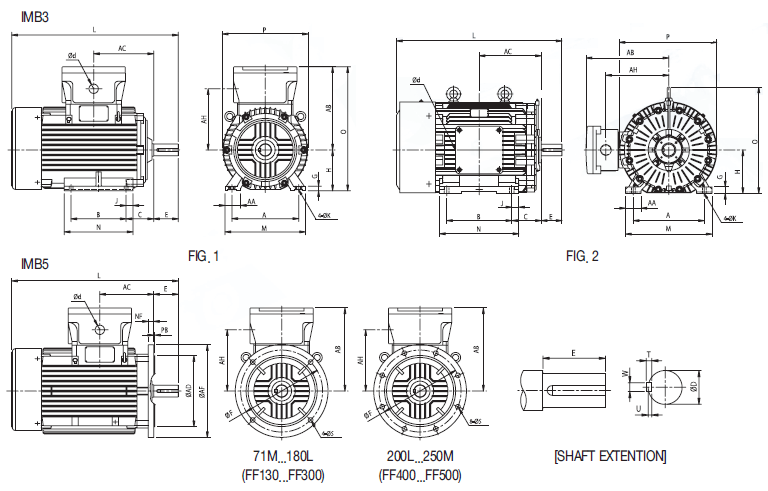

FRAME
NO.		 FLANGE
NO.		 OUTPUT(KW) DIMEN SIONS(mm) 중량
(Kg)
2P 4P 6P 8P A B C ØD E W U T G H J ØK M N AA AB AC AH O P ØAD ØF ØAF NF PB ØS L d
71M FF130 0.4 0.2 / 0.4 - - 112 90 45 Ø14j6 30 5 3 5 7 71 9 Ø7 135 140 30 163   110 234 156 11j6 130 160 10 3.5 10 293 1*M25 22 1
80M FF165 0.75 0.75 0.4 - 125 100 50 19j6 40 6 3.5 6 9 80 10.5 Ø10 150 150 35 260 125 123 253 176 130j6 165 200 10 3.5 12 332 1*M25 25
90L FF165 1.5 / 2.2 1.5 0.75 0.4 140 125 56 Ø24j6 50 8 4 7 9 90 10 Ø10 170 180 35 265 129. 133 273 196 130j6 165 200 10 3.5 12 392 1*M25 35
100L FF215 - 2.2 ※  1.5 0.75 160 140 63 Ø28j6 60 8 4 7 11 100 11 Ø12 200 185 45 280 5 152 302 223 180j6 215 250 10 4 15 429 1*M25 45
112M FF215 3.7 2.2 / 3.7 ※  2.2 1.5 190 140 70 Ø28j6 60 8 4 7 13 112 11 Ø12 226 192 40 288 150 169 331 242 180j6 215 250 10 4 15 444 1*M25 65
132S FF265F 5.5 / 7.5 5.5 3.7 2.2 216 140 89 Ø38k6 80

10

 5 8 15 132 22 Ø12 260 184 50 338 148 198 401 178 230j6 265 300 17 4 15 499 2*M32 85
132M FF265 - 7.5 5.5 3.7 216 178 89 Ø38k6 80 10 5 8 15 132 22 Ø12 260 222 50 338 143 198 401 278 230j6 265 300 17 4 15 539 2*M32 95
160M FF300 11 / 15 11 7.5 5.5 254 210 108 Ø42k6 110 12 5 8 20 160

20

 Ø15 300 250 55 370 174 220 451 320 250j6 300 350 18 5 19 635 2*M32 140
160L FF300 18.5 15 11 7.5 254 254 108 Ø42k6 110 12 5 8 20 160 20 Ø15 300 294 55 370 174 220 451 320 250j6 300 350 18 5 19 675 2*M32 160
180M FF300 22 18.5 / 22 15 11 279 241 121 Ø48k6 110 14 5.5 9 233 180 19.5 Ø15 320 280 60 385 194 245 503 366 250j6 300 350 16 5 19 723 2*M40 200
180L FF300 30.0 30.0 18.5 / 22 15 279 279 121 Ø55m6 110 16 6 10 23 180 19.5 Ø15 320 318 60 385 194 245 503 366 250j6 300 350 16 5 19 758 2*M40 220
200L FF400 30 / 37 - - - 318 305 133 Ø55m6 110 16 6 10 29 200 - Ø19 400 365 83 368 229 287 565 419 350 400 450 18 5 18 880 2*M40 310
- 30 / 37 30 18.5 / 22 318 305 133 Ø60m6 140 18 7 11 29 200 - Ø19 400 365 83 365 229 287 565 419 350 400 450 18 5 18 910 2*M40 310
225S FF400 45 / 55 - - - 356 286 149 Ø55m6 110 14 5.5 9 32 255 - Ø19 432 362 79 375 219 297 600 454 350 400 450 20 5 18 850 2*M40 390
- 45 / 55 37 / 45 30 356 286 149 Ø60m6 140 18 7 11 32 225 - Ø19 432 362 79 375 519 297 600 454 350 400 450 20 5 18 880 2*M40 390
250S FF500 75 - - - 406 322 168 Ø60m6 110 16 6 10 30 250 - Ø24 485 415 87.5 408 239 297 660 454 450 500 550 20 5 18 935 2*M40 450
- 75 55 37 406 322 168 Ø75m6 140 20 7.5 12 30 250 - Ø24 485 415 87.5 408 239 297 660 454 450 500 550 20 5 18 365 2*M40 450
250M FF500 90 - - - 406 349 168 Ø60m6 110 16 6 10 30 250 - Ø24 485 460 87.5 408 239 297 660 454 450 500 550 20 5 18 995 2*M40 495
- 90 75 45 406 49 168 Ø75m6 140 20 7.5 12 30 250 - Ø24 485 460 87.5 408 239 297 660 454 450 500 550 20 5 18 1025 2*M40 495
280M - 110 / 132 - - - 457 368 / 419 190 Ø55m6 110 16 6 10 42 280 - Ø24 557 510 100 535 400 405 690 - - - - - - - 1045 2*M63 1100 2
- 110 / 132 110 75 457 368 /419 190 Ø85m6 170 22 9 14 42 280 - Ø24 557 510 100 535 400 405 690 - - - - - - - 1110 2*M63 1150
315M - - 150 / 160 132 90 508 457 216 Ø95m6 170 25 9 14 45 315 - Ø28 628 558 120 575 445 435 750 - - - - - - - 1205 2*M63 1600
335L - - 260 200   610 630 254 Ø100m6 210 28 10 16 45 355 - Ø28 710 770 110 720 445 565 875 - - - - - - - 1520 2*M63 2100
