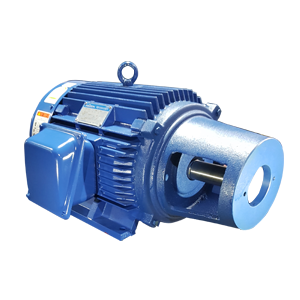

| 벨하우징 하이젠모터 |
|

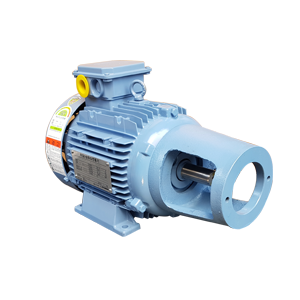

벨하우징 현대 모터 |
|

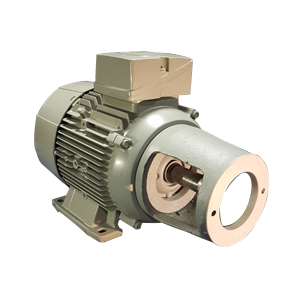

벨하우징 지멘스 모터 |
| |
|
| |
| 벨하우징 수치표 |
단위(mm) |
A(벨하우징) / B(반돼지코) |
φ82.55 |
φ101.6 |
φ127 |
FR90 |
벨하우징 |
145 |
+ 철판 플랜지 |
불가 |
| 반돼지코 |
143 |
제작 + 철판 |
불가 |
| FR112 |
벨하우징 |
160 |
160 |
+ 철판 플랜지 |
| 반돼지코 |
140 |
+ 철판 플랜지 |
불가 |
| FR132 |
벨하우징 |
165 |
170 |
+ 철판 플랜지 |
| 반돼지코 |
140 |
170 |
+ 철판 플랜지 |
| FR160 |
벨하우징 |
200 |
210 |
210 |
| 반돼지코 |
170 |
170 |
205 |
| FR180 |
벨하우징 |
+ 철판 플랜지 |
245 |
245 |
| 반돼지코 |
+ 철판 플랜지 |
205 |
205 |
|
* 벨하우징 기장 오차범위 ±10mm 입니다. |
* 철판 프랜지는 벨하우징 및 반돼지코 앞에 펌프 치수에 맞게 가공되어 붙는 재료로서, 펌프치수에 따라 두께가 달라집니다. |

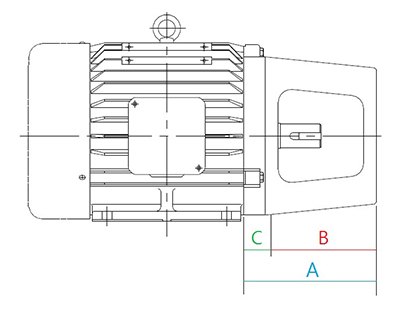

* 도면에 “C”는 앞 브라켓트 치수로써 모터프레임에 따라 기장이 다릅니다. |
* 제조사별 |
① 하이젠 / 효성 : 앞 브라켓트 제거 후 벨하우징만 결합 할 수 있는 타입 |
② 지멘스 / 현대 / 그외 모터는 앞 브라켓트 + 반돼지코 결합 할 수 있는 타입 |
※ 위 도표는 2018년 10월 이후로 변동 될수 있습니다. |
| |
| 중공축모터 |
| |
|

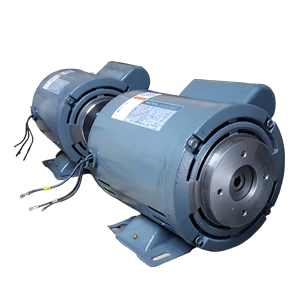

| 하이젠 단상중공축모터 |
|
을지 단상중공축모터 |
|
|
| |
| * 원하시는 모터 제조사와 사양을 알려주시면 친절히 상담해 드리겠습니다. |
| |
